Паяльная машина распределительной коробки

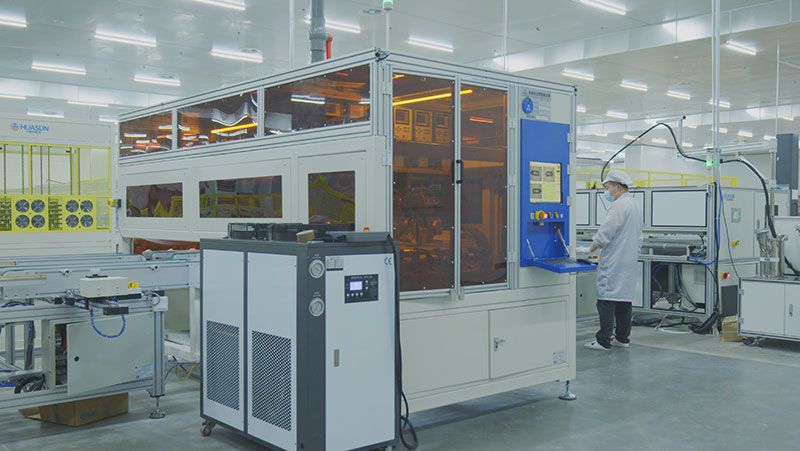

Автоматическая паяльная машина распределительной коробки

Используется для автоматической пайки распределительной коробки солнечных панелей

Автоматическая паяльная машина распределительной коробки - это эффективная машина, используемая для быстрой и точной пайки распределительной коробки. Обладая высокой точностью и стабильностью, паяльная машина может обрабатывать различные типы солнечных панелей с меньшими затратами на эксплуатацию. Паяльная машина распределительной коробки является неотъемлемой частью линии производства солнечных модулей.

Запрос от

Технические параметры

Пункт	Параметры
Размер панели	(1,680-2,650)*(992-1,500)мм
Тип панели	Одинарное стекло, двойное стекло и черепица
Время цикла	≤22с
Число хранящихся распределительных коробок	120 комплектов
Загрузка распределительных коробок	Вручную
Функция формирования шин	Да
Высота транспортировки	950±50мм
Пайка	Пайка горячим давлением или резистивная пайка
Тестировка качества пайки	CCD
Диапазон температуры пайки	350~370℃
Диапазон температурного колебания	±10℃
Количество стержней	Одинарная паяльная насадка: 3-стержня
Срок службы паяльной насадки	≥30,000 [E1] циклы (с формой); ≥50,000 циклы (без формы)
Точность позиционирования пайки	±0.5мм
Время переналадки	≤15мин
Напряжение	380В
Мощность	40кВт (с формой); 35кВт(без формы)
Давление воздуха	0.6-0.8МПа
Отвод воздуха	Да
Програмный контроллер (PLC)	Шнайдер (Schneider)
Коэффицент использования	≥98.5%

Особенности

Паяльная машина имеет функции установки распределительной коробки, перекрытия шин, пайки шин и проверки пайки;

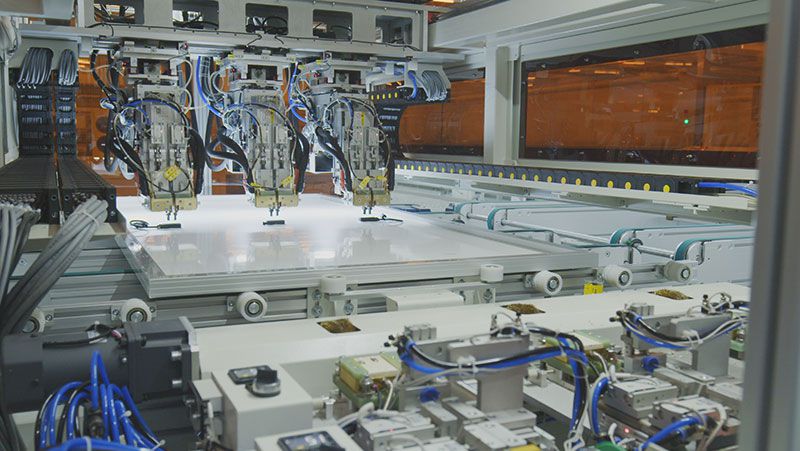

Высокая совместимость, поддерживаемая тремя механизмами пайки;

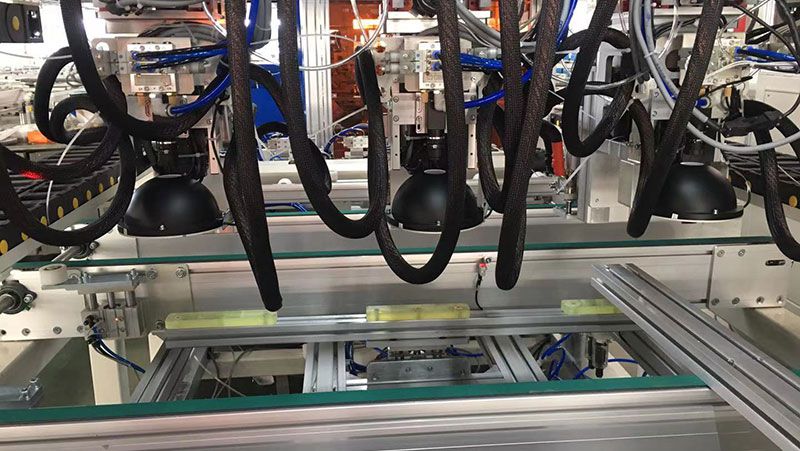

Камера видеоопределения CCD используется для обнаружения положения пайки, а паяльная насадка может автоматически корректировать положение сварки, повышая точность сварки;
Камера видеоопределения CCD для проверки качества пайки;
Простая эксплуатация и удобное переключение повышают производительность;
Компактная конструкция, маленькая площадь и высокая производительность по стоимости.

Компания Horad, специализирующаяся на производстве производственных линий для солнечных панелей, стремится предоставить полные решения для производства фотоэлектрических модулей и клиентов по всему миру в солнечной промышленности. Наш портфель включает не только автоматические линии по производству солнечных панелей, но и отдельное оборудование для производства фотоэлектрических модулей, от оборудования для загрузки стекла на начальном этапе до оборудования для сборки и испытания солнечных панелей в конце. Если вы ищете полные солнечные производственные линии для производства фотоэлектрических модулей, Horad станет вашим надежным поставщиком линий для солнечных панелей.
