Электролюминесцентная система и система визуального контроля фотоэлектрического модуля

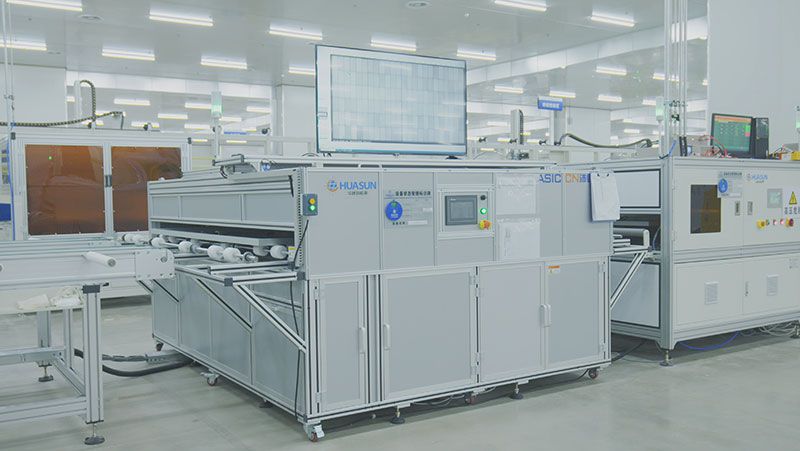

Тестер EL & VI
Тестер EL & VI представляет собой систему электролюминесцентного и визуального контроля фотоэлектрических модулей. Тестер может обнаруживать и снимать целый ряд дефектов, автоматически присваивать имена и сохранять изображения. Благодаря использованию чипа камеры Сони и 55-дюймового 4K-монитора тестовое оборудование является идеальной машиной для повышения эффективности тестирования и улучшения процессов проверки для производителей солнечных панелей и отделов контроля качества.
Технические параметры
| Пункт | Параметры |
| Размер панели | (900-1,500)*(1,650-2,650)мм |
| Время цикла | 20с |
| Бренд чипа камеры | Сони |
| Экран | 55-дюйм 4K экран*2 |
| Системное разрешение | EL: пространственное разрешение: 0.4мм/пиксель/5 точек; Экстерьер: spatial resolution: 0.2мм/пиксель/5 точек |
| Точность пикселя | EL: 2,3 млн. пикселей, количество точек фокусировки: 15; Экстерьер: 12 млн. пикселей, количество точек фокусировки: 15 |
| Обнаруживаемые дефекты | Видимые трещины, сломанные решетки, черные пятна и т.п.; обнаженные белые, отсутствующие углы, зазоры, сварочные полосы, смещения, а также оловянный шлак, обрывки бумаги и опилки в зоне батареи площадью более 1 мм². |
| Режим съемки | Прямая съемка, трехгрупповой тип сканирования (эквивалентно съемке с 15 камер) |
| Размер | 3,100мм(Д)*2,679(Ш)*2,128мм(В) |
| Напряжение | 220В, 50Гц |
| Номинальная мощность | 2.5кВт |
| Давление воздуха | 0.5-0.8МПа сжатый чистый воздух, подаваемый со скоростью 1,6 л/мин в отверстие диаметром 12 мм |
| Сохранение и передача изображений | 1. Автоматическое съемка EL-изображений; 2. Изображения автоматически именуются и сохраняются с помощью считывания штрих-кода и ввода. Сканер штрих-кода предоставляется стороной Б; 3. Ручная / AI классификация дефектов, автоматическое создание и сохранение папок с датами; 4. Фильтрация и коррекция программного обеспечения; безшовная стыковка; EL-изображения отображаются построчно; дефекты, которые не могут быть идентифицированы AI, передаются персоналу для ручной идентификации. |
Особенности
- Общая структура простая, стабильная и проста в использовании;
- Быстрое переключение различных спецификаций панелей;
- Сервомотор обеспечивает точную передачу панелей;
- Стабильная передача по ремню;
- Отображение на полный экран или частичное увеличение и уменьшение масштаба;
- Автоматическое фотографирование и распознавание штрих-кодов;
- Расширяемый интерфейс MES с поддержкой автоматической загрузки;
Компания Horad, специализирующаяся на производстве производственных линий для солнечных панелей, стремится предоставить полные решения для производства фотоэлектрических модулей и клиентов по всему миру в солнечной промышленности. Наш портфель включает не только автоматические линии по производству солнечных панелей, но и отдельное оборудование для производства фотоэлектрических модулей, от оборудования для загрузки стекла на начальном этапе до оборудования для сборки и испытания солнечных панелей в конце. Если вы ищете полные солнечные производственные линии для производства фотоэлектрических модулей, Horad станет вашим надежным поставщиком линий для солнечных панелей.
