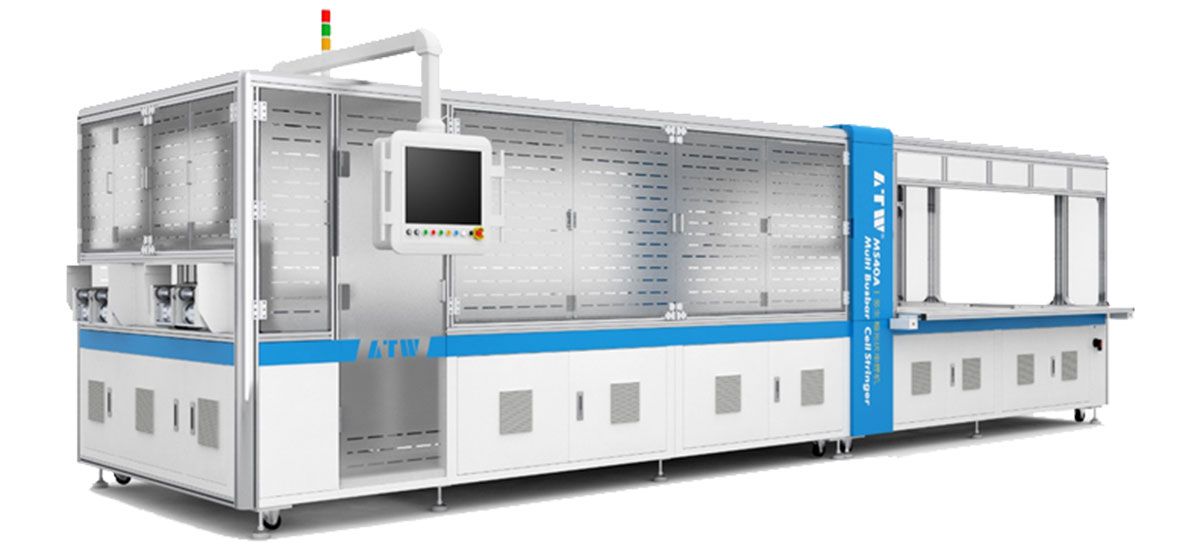

Стрингер для пайки солнечных панелей AM050F
Используется для автоматической пайки фотоэлектрических солнечных элементов.
Машина для соединения ячеек MBB AM050F представляет собой машину для производства строки кристаллических кремниевых солнечных элементов, объединяющую функции пайки и резки. Стрингер машина может быть применена к 3BB-16BB элементам размером от 161 до 230 мм. Механизм резки может резать половину и 1/3 элементов без потерь материала, а механизм пайки может быть переоборудован для производства элементов размером от 161 до 230 мм. Машина для строки применяет передовые технологии автоматизации, такие как ПЛК, сервомотор, четырехосевой промышленный робот и машинное зрение, для автоматического производства строк элементов.
Технические параметры
| Пункт | Параметры | ||
| Обычная ячейка | ячейка MBB | ||
| Основа | Коэффицент использования | ≥ 95% | |
| Производственная мощность | 18Xмм ячейка: 3BB-12BB >6,800 пол ячейки/ч 18Xмм ячейка: 13BB-16BB >6,400 пол ячейки/ч 230мм ячейка: 3BB-12BB >6,800 пол ячейки или 1/3 ячейки/ч 230мм ячейка: 13BB-16BB >6,400пол ячейки или1/3 ячейки/ч | ||
| Коэффициент разрушения | 140-150мм монокристаллическая кремниевая ячейка: ≤0.4% 151-170мм монокристаллическая кремниевая ячейка: ≤0.3% 171-230мм монокристаллическая кремниевая ячейка: ≤0.2% | ||
| Средняя мощность лазера | 50 Вт/300Вт | ||
| Гарантия лазера | 20,000ч | ||
| Тестирование | CCD | ||
| Отклонение | Позиционирование ±0.05мм Угол ±0.04° Резка±0.1мм | ||
| Длина лазера | < 1.5мм | ||
| Глубина лазера | 0-65% регулируемый | ||
| Метод помощи при паянии | Смачивание паяльного пояса | ||
| Метод пайки | Инфракрасная пайка | ||
| Изменение температуры | ±7.5℃ | ||
| Ячейка | Размер | 130～230 мм 1/3, пол ячейки или целая ячейка | |
| Количество шин | 3BB-16BB | ||
| Зазор | Зазор между шинами≥13ммЗазор между стенкой ячейки и шиной>5мм | ||
| Зазор в паяльном поддоне | ＞5.5мм | ||
| Ширина | 140～200±10мкм | ||
Компания Horad, специализирующаяся на производстве производственных линий для солнечных панелей, стремится предоставить полные решения для производства фотоэлектрических модулей и клиентов по всему миру в солнечной промышленности. Наш портфель включает не только автоматические линии по производству солнечных панелей, но и отдельное оборудование для производства фотоэлектрических модулей, от оборудования для загрузки стекла на начальном этапе до оборудования для сборки и испытания солнечных панелей в конце. Если вы ищете полные солнечные производственные линии для производства фотоэлектрических модулей, Horad станет вашим надежным поставщиком линий для солнечных панелей.
