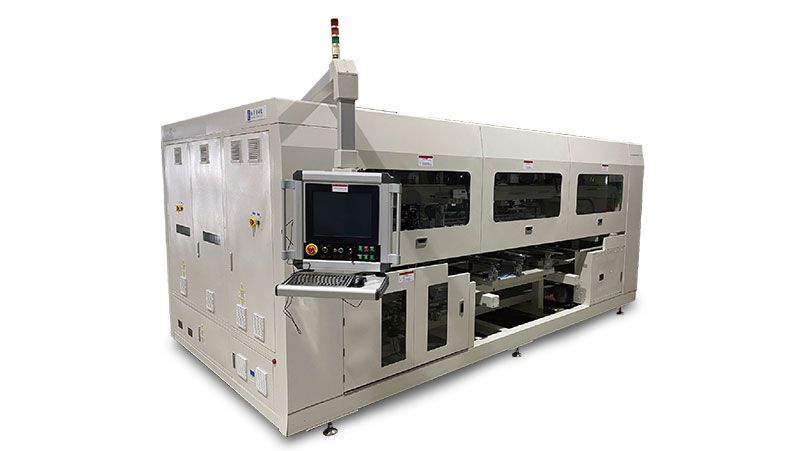

Автоматический стрингер для соединения цепочек солнечных панелей
Используется для автоматического соединения строк фотоэлектрических элементов.
Автоматический стрингер для соединения цепочек солнечных панелей
Используется для автоматического соединения строк фотоэлектрических элементов.
Стрингер для соединения цепочек солнечных панелей использует индукционную сварку и может быть применена к 5BB-12BB солнечным элементам размером от 156 до 210 мм. Точность пайки высокая. Площадь перекрытия шины превышает 80%, а отклонение составляет ±1 мм. Машина для подключения шин имеет небольшой размер и подходит для безопасного и стабильного производства различных солнечных строк. Стрингер является неотъемлемой машиной для производства солнечных строк.
Технические параметры
| Пункт | Параметры |
| Тип ячеек | 156мм-210мм/5BB-12BB |
| Размер панели | 2,500мм*1,400мм |
| Специфика шин | Подача и автоматическая резка рулонов; ширина 0.18-0.45мм; Ширина 4 мм, 5 мм, 6 мм, 8 мм; вес рулона≤13кг |
| Время цикла | 20с при обычной сварке, 25с при обходной сварке |
| Коэффициент разрушения | < 0.2% |
| Метод пайки | Индукционная пайка |
| Угол наклона и отклонение токоведущих шин | 90°; уклон≤2° |
| Зона перекрытия шин | ≥80%, уклон в рамках ± 1 мм |
| Отклонение перекрытия обводного шинного пояса | ±1мм |
| Точность укладки вторичной струны | ±0.25мм |
| Коэффицент использования | ≥98% |
| Общий размер (Д*Ш*В) | 4,930*4,613*2,641мм |
| Напряжение | 3 фаза 5 провод 380В, 50/60Гц |
| Мощность | В среднем 22кВт; Пик 30кВт |
| Давление воздуха | 0.6-0.8МПа 2.0м3/мин |
Особенности
- Отделение строки элементов от стекла и захват строки элементов в воздухе, где ее гнасадка, середина и конец оставлены для пайки с шиной на определенной высоте;
- Обходная шина для 5 строк элементов размером 1/3 210 мм;
- Подача рулонной шины и изгибание свинцовых лент U- и L-образных для различных потребностей обработки;
- Функция сверления шины может быть включена или выключена по желанию заказчика;

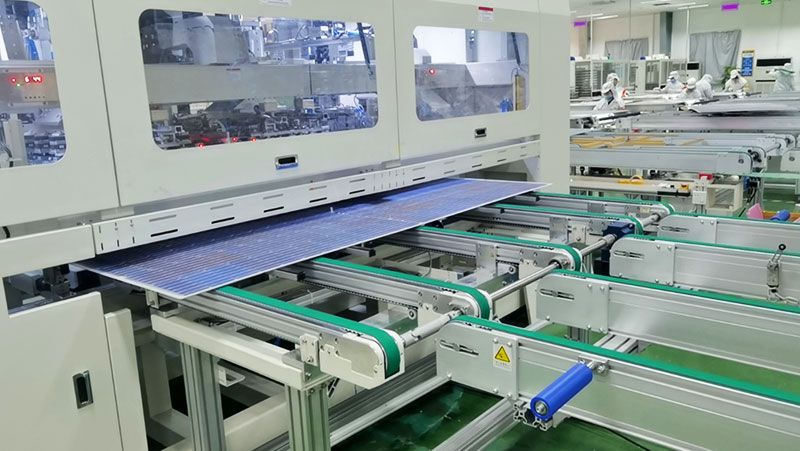

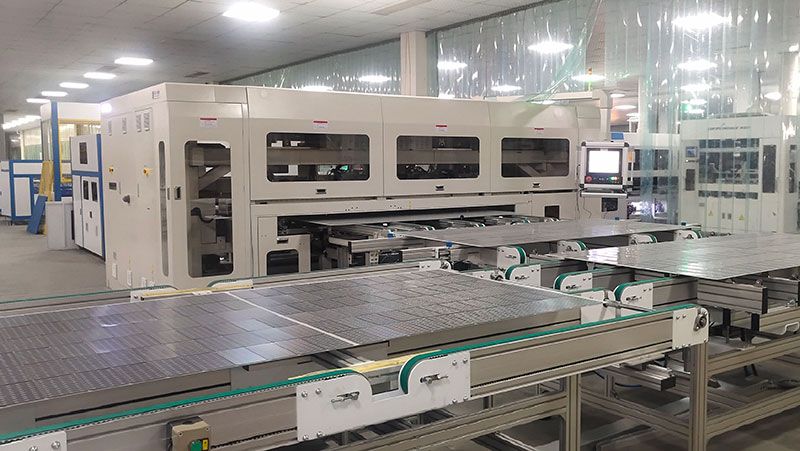

- Сборочная линия перед сварочной машиной обеспечивает точное позиционирование солнечных панелей для улучшения качества пайки.
Компания Horad, специализирующаяся на производстве производственных линий для солнечных панелей, стремится предоставить полные решения для производства фотоэлектрических модулей и клиентов по всему миру в солнечной промышленности. Наш портфель включает не только автоматические линии по производству солнечных панелей, но и отдельное оборудование для производства фотоэлектрических модулей, от оборудования для загрузки стекла на начальном этапе до оборудования для сборки и испытания солнечных панелей в конце. Если вы ищете полные солнечные производственные линии для производства фотоэлектрических модулей, Horad станет вашим надежным поставщиком линий для солнечных панелей.
